航化飞机
点击次数:1120 更新时间:2015-5-7 0:32:43

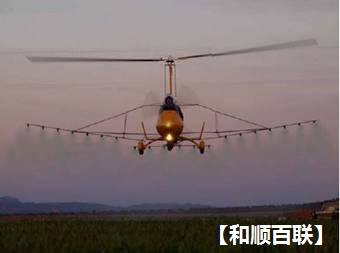

西班牙ELA-07AGRO农用自旋式旋翼机的应用

               ELA 07AGRO农用旋翼机

一、标准设备:

     空速表

     垂直速度表

     高度表

     罗盘

     旋翼转速表

     发动机转速表

     发动机缸头温度表

     滑油温度表

     滑油压力表

     燃油压力

     燃油量表

     小时记录表

     12V电源插座

     喷洒系统压力表

     喷洒系统压力控制活门

     GPS EZ  Guide 250

二、技术数据1

旋翼直径                8.5M

长度                    5.10M

高度                    2.75M

宽度                    1.9M

吊架宽度                8.25M

最大起飞重量            550KG

空机重量                310KG

有效载荷                240KG

油箱容积                72liter

药箱容积               130liter

三、技术数据2 (标准条件)

喷洒时速度              70英里/小时

上限速度VNE(吊架展开)85英里/小时

巡航速度(吊架折叠)    80英里/小时

爬升率(550KG         600英尺/

起飞距离                100

着陆距离                0-15

喷洒流量                16/分钟

喷洒作业油耗            18-20/小时

航程                    400公里

巡航时间                3.5小时

四、ELA 07F旋翼机特点

工作压力               1.5bar

喷洒流量               16/分钟

电子喷洒系统可以在发动机不工作时进行地面测试

作业区端头“外科手术式”无痕切断喷洒

旋翼机不会产生干扰涡流

电动泵正常压力达60psi4bar

客舱压力控制活门

宽幅10

效率3公顷/分(45/分)

五、使用成本(1欧元=8.6元人民币)

飞机折旧(2000H       27.5欧元/小时236.5/小时)

发动机维护              6欧元/小时(51.6/小时)

飞机维护                2.5欧元/小时(21.5/小时)

燃料费(1.1/升)      21欧元/小时(180. 6/小时)

飞行总费用              57欧元/小时(490.2/小时)

喷洒                    0.6欧元/公顷(5.16/公顷)

随着农业高新技术的推广应用,农作物生长过程中增加了大量全新技术措施,比如作物病虫害防治、叶面喷施微量元素、叶面施肥等。目前我国农业药物喷洒主要依靠人肩背喷雾器和机动车辆喷洒药物等简单方式。以上作业方式的弊端就在于人工劳动强度大、效率低;机械作业存在压倒、损伤作物现象。解决这些问题的最佳途径就是实施航空作业与机械作业、人工作业有机结合,真正意义上实现现代化农业生产。航空作业可以极大地提高劳动生产力,实现生产规模化、现代化,为加快现代化农业发展进程注入强劲动力。

目前我国可用耕地面积将近20亿亩,适合航空作业的占5%,约1亿亩。而我国现有农用作业飞机200余架,航空作业面积不足2000万亩。我国农业主要航空器为Y-5Y-5BN-5AN-5B、海燕、海鸥等飞机。由于这些均不是专为航空喷洒作业设计,所以都需经专业改装后才可投入喷洒作业。这些农业飞机单价一般在200万—800万,同时必须配备专业的停机坪及跑道,作业成本极高。例如,黑龙江农垦引进的波兰M18农用飞机,年作业面积达1100万亩,但价位较高,难为农民用户所接受。

然而,一架农用自旋式旋翼机的喷洒作业系统效率相当于200余人的人工喷洒作业或10辆以上机动车辆喷洒装置。配套的高精度GPS控制航空喷洒作业装置,显著提高雾化效果及喷洒精度,防治效果提高15%-35%,节约药物成本70%,农作物产量提高10%以上。但是相比之下,农用自旋式旋翼机的使用成本仅相当于一辆汽车喷洒装置的成本,其购买成本也远低于现在所使用的农用飞机。

选择自旋式旋翼机作为农用旋翼机是因其自身所展现的优势:

·安全可靠:安全性高于任何飞机。飞行中,旋翼在风带动下自旋产生升力。因此,动力失效时,可自旋操控落地。成为国际公认最安全的飞行器;

·成本较低:售价为同量级直升机的1/51/10。运行成本低,使用普通无铅汽油,油耗相当于一辆中高档轿车;

·结构简单:旋翼无需动力,故无共振、疲劳隐患。操作简单,容易掌握。维护简便,短期培训即可上手。

·飞行跑道要求低:仅需200米左右的平地、草地、公路或稍加修整的农田、旱地即可完成起降。大大缩短起飞点到作业点的距离,免去大额的机场建设费用。

·高精度作业设备:农用自旋式旋翼机配有精准作业所使用的高精度GPS、雾化喷头等设备。代替现有人力举旗定位的航空喷洒对人带来的伤害及较大误差值。

·灵活机动:可原地360°转弯和短时悬停,低空性能卓越,速度范围50km160km

·抗风性强:风速10m/s时仍可正常飞行;

·再次出动准备时间短:加油、加液、机务检查等仅需10分钟左右;

·运输方便:一辆轻型卡车即可进行长途运输。

下表为农用自旋式旋翼机与其他喷洒方式对比参数:

人力 植保机械

地面

植保机械

航空植保机械

(农运 5

农林植保旋翼机

 单次带药量

15 公斤

150 公斤

500 公斤

130公斤

油耗

5 / 小时

50 / 小时

200 / 小时

20 / 小时

 单次喷洒亩数

23

150180

800

200-450

喷洒带宽

2--3

8

50

15

喷洒效果

不均匀,漏喷,重喷严重

较均匀

均匀, 药雾流失

均匀, 药雾着落快

每日作业量

20 亩左右

1000 亩左右

8000--10000

3000--5000

作业高度

紧挨农作物

紧挨农作物

50

2--3

转弯半径

不计

5--10

2200--3000

200米左右

作业范围

任何农田

任何有路 的地方

以机场为中心半径 5000

任何有田间路的地方

作业条件

旱地

旱地

专用跑道

10 米宽200 米长的较平地面(土地 草坪 田间路均可)

人员培训时间

1 小时内

20 小时

2--3

30 小时

安全性能

易发生 中毒事件

相对安全

一旦发生事故机毁人亡

世界范围内无因机械故障死亡记录



公司坐落于航空城西安阎良。我公司依靠阎良强大的航空科技实力,组建了一支包含试飞院、一飞院、西飞等相关技术人员的自旋式旋翼机研发应用队伍。在多年的自旋式旋翼机研究中,公司多次派人员到德国、西班牙、美国、澳大利亚这些自旋式旋翼机发展较快的国家学习考察,并建立稳固的合作关系。公司配有国内资深的自旋式旋翼机飞行教练及外籍飞行教官,以满足不同人群的飞行培训需求;专业的机务培训师进行机务培训,让购机客户随时可以简单排故;同时完善的零部件存储供应链条,为购机客户提供强大的售后保障。公司依然成为我国自旋式旋翼机应用研发的领头企业。日前,公司与西班牙ELA公司联合推出农用自旋式旋翼机已进入实用阶段,开启了我国第一架农用自旋式旋翼机的引入与应用。



农用自旋式旋翼机技术指标如下:

空重:                                 310kg

最大起飞重量:                         550kg

有效携带药物:                         130kg

作业速度:                             50-120km/h

作业高度:                             2-50m

飞行高度:                             3000m以下

巡航时间:                             >3h

长度:                                 5.10m

宽度:                                 1.9m

高度:                                 2.75m

旋翼直径:                             8.5m

发动机:                               ROTAX914 115HP

油箱容积:                             75L

满载起飞距离:                         50-150m

落地距离:                             0-50m

抗风能力:                             10m/s

作业时油耗:                           18-20L/h

药箱容积:                             130L

喷洒吊架宽度:                         8.25m

有效喷幅:                             10-15m

泵口压力:                             60PSI4bar

作业效率:                             45/分钟

流量控制:                             系统压力指示及压力调节

最大起飞重量:                         550kg

有效携带药物:                         130kg

作业速度:                             50-120km/h

作业高度:                             2-50m

飞行高度:                             3000m以下

巡航时间:                             >3h

长度:                                 5.10m

宽度:                                 1.9m

高度:                                 2.75m

旋翼直径:                             8.5m

发动机:                               ROTAX914 115HP

油箱容积:                             75L

满载起飞距离:                         50-150m

落地距离:                             0-50m

抗风能力:                             10m/s

作业时油耗:                           18-20L/h

药箱容积:                             130L

喷洒吊架宽度:                         8.25m

有效喷幅:                             10-15m

泵口压力:                             60PSI4bar

作业效率:                             45/分钟

流量控制:                             系统压力指示及压力调节
